Описание

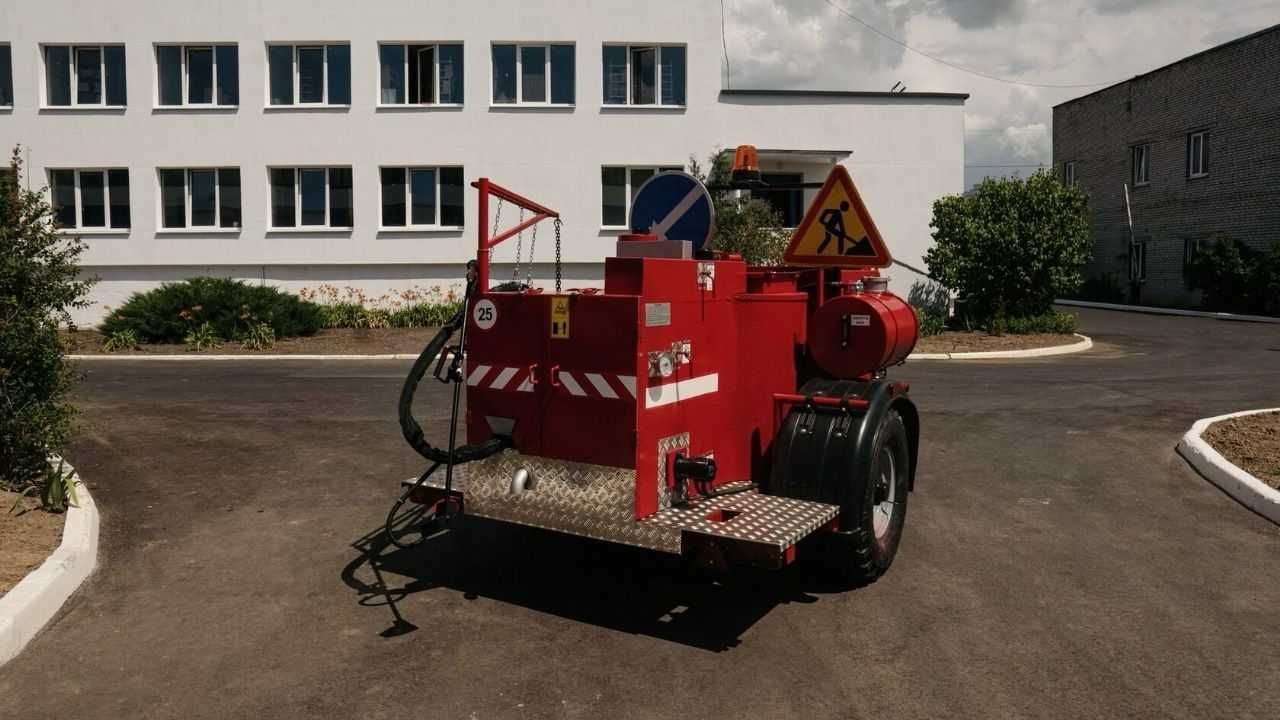

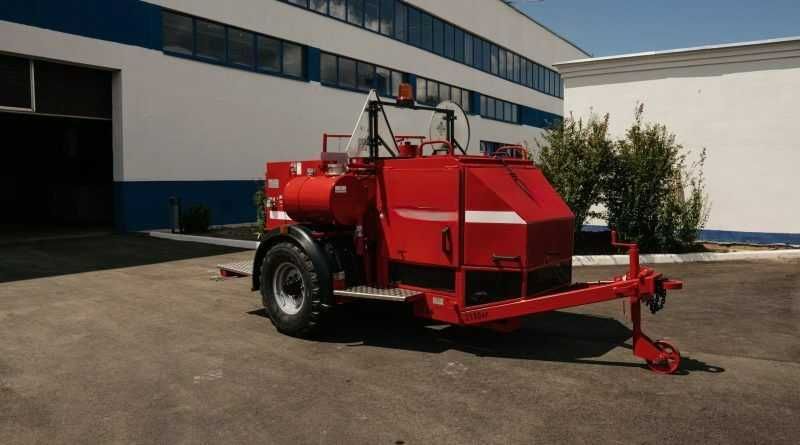

ЗШ-4 — заливщик швов, предназначенный для разогрева и подачи под давлением битумно-эластомерных герметизирующих мастик при выполнении работ по герметизации трещин, швов и гидроизоляции при ремонтно-строительных работах на автомобильных дорогах, аэродромных покрытиях, мостах, путепроводах.

Основным элементом заливщика является разогревочная емкость цилиндрической формы с вертикальной осью. Разогрев мастики до рабочей температуры происходит дизельной горелкой через масляную рубашку, заполненную термомаслом. Подача разогретой мастики осуществляется через подающий шланг и удочку битумным насосом непогружного типа. Битумный насос не имеет рубашки разогрева. Он, вместе с подающей удочкой, подающим шлангом и системой трубопроводов, находится в термоизолированном шкафу, и разогревается воздухом, нагреваемым газоотводной трубой топливной горелки.

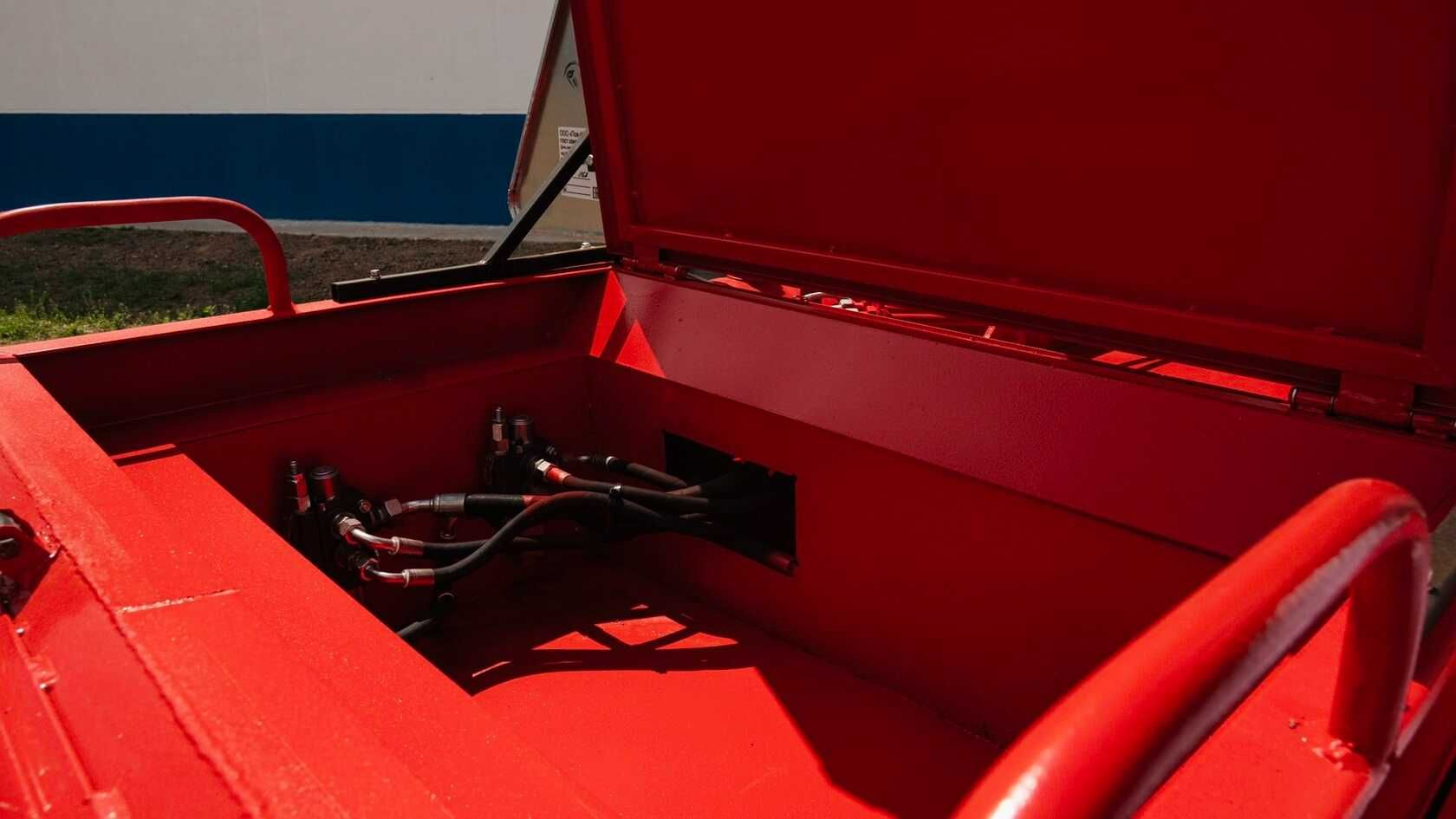

Гидросистема имеет два независимых контура — гидромотора привода мешалки и гидромотора привода битумного насоса. Основными элементами гидросистемы являются тандемный гидравлический насос и двухсекционный гидрораспределитель со встроенными предохранительными клапанами. Гидравлический насос приводится в действие от установленного бензинового двигателя.

Характеристики:
- объем масляного бака - 120 л.;
- скорость транспортирования, км/ч, не более 25 км/час;
- объем топливного бака - 60 л.;
- рабочая температура мастики - 170° -190°C в зависимости от марки мастики;
- расход топлива - 7 л/ч.;
- масса разогреваемой мастики, кг, не более 360 кг..
