Назначение и область применения транспортировщика
1.1 Транспортировщик предназначен для подбора, самопогрузки и транспортировки рулонов сена, подвяленной травы, соломы и саморазгрузки в местах складирования.
1.2 Транспортировщик агрегатируется с тракторами тягового класса 2, имеющими гидросистему, тягово-сцепное устройство ТСУ–2, выводы электрооборудования. При необходимости транспортировщик может работать с тракторами меньшей мощности с соблюдением требований Руководства по эксплуатации трактора и соответствующим уменьшением количества перевозимых рулонов.
5. УСТРОЙСТВО ПОГРУЗЧИКА-ТРАНСПОРТИРОВЩИКА РУЛОНОВ

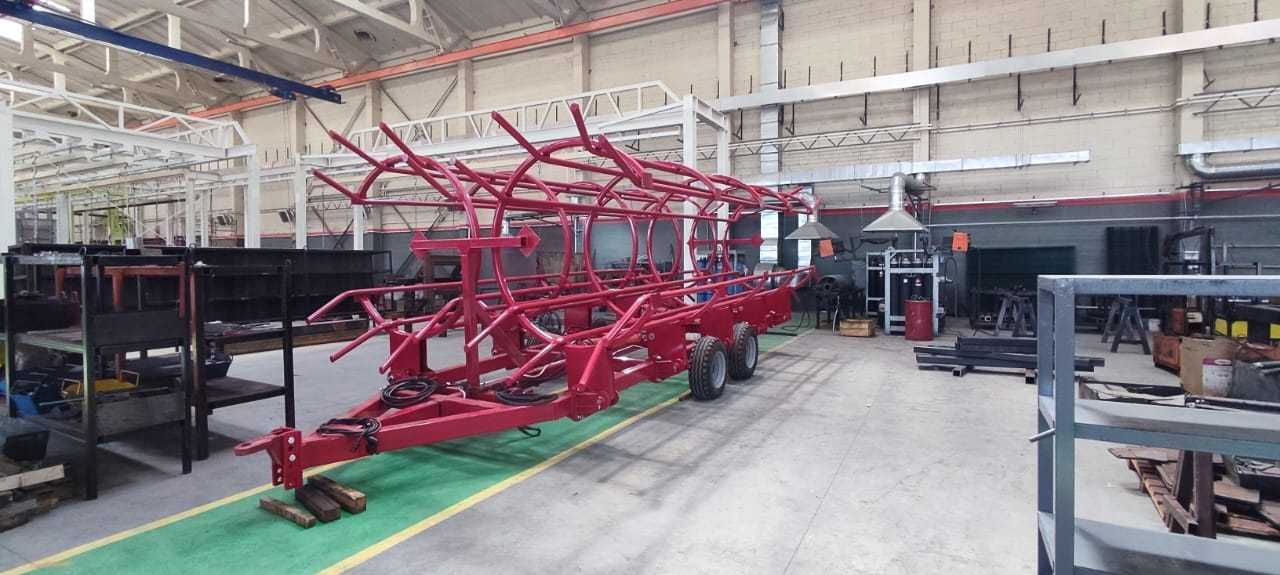

1.1 Транспортировщик (рисунок 3.1) состоит из рамы 1, опорного колеса 2, крыльев 3, стойки-упора 4, стойки РВД 5, гидроцилиндров 6, зацепа сницы 7, электрооборудования, крепления крыльев 9.
1.2 Рама сварная, выполнена трубы 150х100 мм, соединенных между собой поперечинами.
1.3 Опорное колесо представляет собой жесткую рамную конструкцию. Крепится четырьмя болтами.
